Gerador de Mapas de Declives: Veja Quão Íngreme É o Terreno, em Qualquer Lugar

O que mostra um mapa de declives

O declive é a rapidez com que o terreno sobe ou desce: a mudança de altitude a dividir pela distância horizontal. Um mapa de declives dá a cada pequena parte do terreno uma cor pela sua classe de declive, por isso vê num relance onde está o terreno plano, onde estão as encostas suaves e onde o solo é íngreme demais para uma casa, uma estrada, um trator ou painéis solares. Uma carta de curvas de nível mostra o mesmo com linhas que é preciso ler; um mapa de declives mostra-o em cor. Um mapa topográfico de declives junta esta camada à carta topográfica habitual. Se procura um gerador de mapas topográficos grátis com curvas de nível, o nosso Gerador de Mapas de Curvas de Nível é o criador de mapas topográficos para o mesmo quadrado, e as duas ferramentas leem os mesmos dados do terreno.

O que faz esta ferramenta de análise de declives

Escolhe um ponto central e um quadrado de 1 a 5 km² à sua volta. A ferramenta carrega os mosaicos de terreno que cobrem o quadrado, converte as cores em altitudes, suaviza-as um pouco e calcula o declive de cada píxel a partir dos seus oito vizinhos. Depois cada píxel entra numa classe de declive, e a ferramenta soma a parte e a área de cada classe. O mapa de análise de declives aparece cerca de 12 segundos depois da última alteração, e tudo é calculado no seu navegador.

Um mapa de declives grátis, sem registo

Este mapa de declives online é grátis e cada ficheiro é um download gratuito: não há conta, email nem pagamento. Os mosaicos de terreno vêm diretamente de um conjunto de dados público, o mapa de declives, os downloads e o PDF são feitos no seu dispositivo, e uma ligação para partilhar só guarda o centro, a área e as suas definições.

Escolher o lugar e a área

Clique no mapa para definir o centro, pesquise uma cidade, uma morada ou um monte, prima A minha localização ou carregue um dos exemplos. Um ponto azul marca o centro e um quadrado tracejado mostra a área. Arraste o ponto para mover a área. O controlo Área define o tamanho de 1 km² (1 × 1 km, por defeito) a 5 km² (cerca de 2,24 × 2,24 km) em passos de 0,5 km². Quando muda o lugar, a área, as classes ou a suavização, a ferramenta espera dois segundos por mais alterações, depois carrega o terreno e mostra uma roda A gerar o mapa de declives durante cerca de 10 segundos.

Classes de declive e unidades

Classes de declive oferece 4 classes (abaixo de 5%, de 5 a 15%, de 15 a 30% e acima de 30%) para uma vista rápida de planeamento, ou as 7 classes das Diretrizes da FAO para a descrição de solos para trabalhos de solos, agricultura e terreno. Os botões % e ° mostram cada declive em percentagem ou em graus, e os botões m e ft mudam as altitudes, a barra de escala e as áreas (hectares ou acres). Estes botões mudam a vista de imediato.

Cores, sombreamento do relevo e o declive sob o rato

Cores do declive pinta o quadrado por classe, do verde ao vermelho escuro, e Sombreamento do relevo escurece as encostas viradas para o lado oposto a uma luz vinda de noroeste, para que os montes se destaquem. Desligue as cores para ver só o sombreamento. Mova o rato sobre o quadrado e a etiqueta em baixo no mapa mostra o declive nesse ponto, em percentagem e em graus. Os estilos de mapa são Relevo, Ruas, Satélite e Simples.

Ler os valores, o desenho e a tabela

A caixa amarela dá nome ao terreno pelo declive médio (de plano a muito íngreme, com os nomes das classes da FAO) e dá as partes abaixo de 5%, acima de 15% e acima de 30%. Os cartões dão o declive no ponto central, o declive médio e o mediano, o declive máximo (os 0,5% mais íngremes da área), a parte e a área abaixo de 5%, acima de 15% e acima de 30%, e o intervalo de altitudes com o desnível. O desenho mostra o quadrado com seta do norte, barra de escala e legenda, o gráfico de barras mostra a parte de cada classe e a tabela Classes de declive dá cada classe em percentagem e em graus com a sua área e a sua parte.

Downloads, partilha e o relatório PDF

GeoTIFF (grelha de declives) guarda o declive de cada píxel como números de 32 bits na unidade escolhida no topo, em Web Mercator (EPSG:3857), para QGIS, ArcGIS e outros SIG. Mapa PNG guarda o quadrado colorido e sombreado como imagem, e Tabela CSV guarda a tabela de classes para uma folha de cálculo. Copiar ligação copia uma ligação que abre o mesmo lugar e definições, e Descarregar relatório PDF guarda um relatório com o cabeçalho e a marca de água de maplity.com, os valores, o gráfico de classes, o mapa de declives, a tabela e o método.

Como fazer um mapa de declives: passo a passo

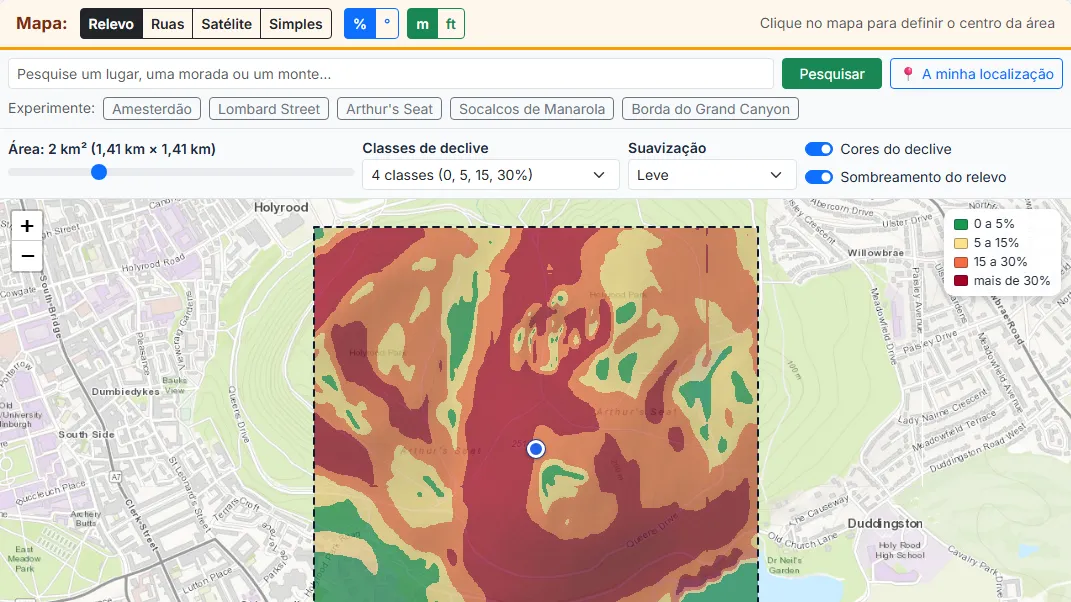

1Escolha o lugar: clique no mapa, pesquise ou escolha um exemplo

Clique em qualquer ponto do mapa para definir o centro da área, ou escreva uma cidade, uma morada ou um monte e prima Pesquisar. A minha localização usa a sua posição atual, e os botões de Experimente carregam lugares que vão da plana Amesterdão ao Grand Canyon. Um ponto azul marca o centro e um quadrado tracejado mostra a área.

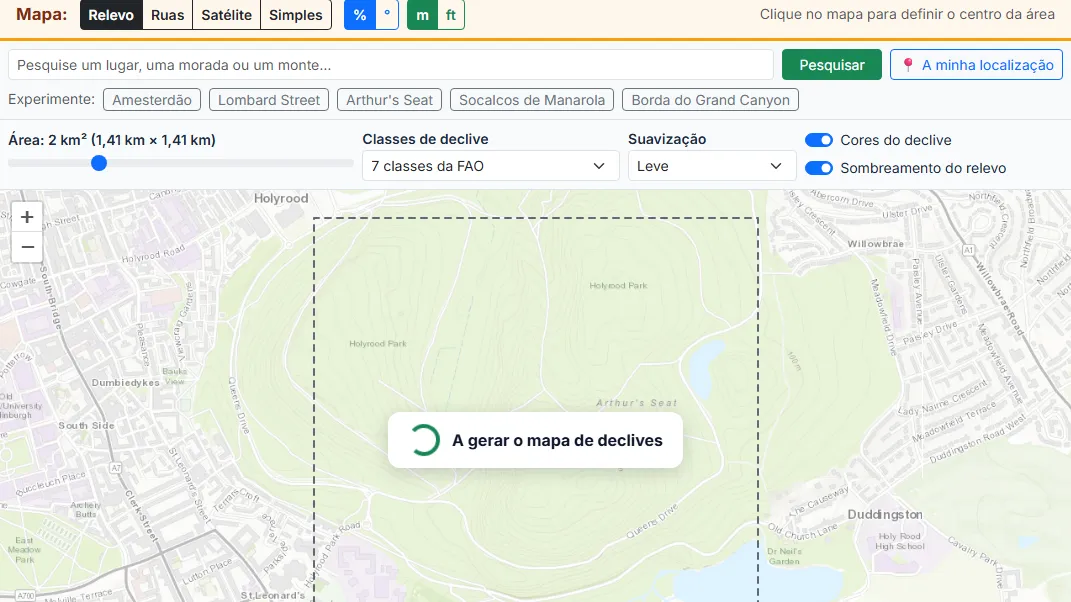

2Defina a área, as classes de declive e a suavização

Mova o controlo Área para escolher um quadrado de 1 a 5 km² em volta do centro. Escolha 4 classes (abaixo de 5%, de 5 a 15%, de 15 a 30% e acima de 30%) ou as 7 classes de declive da FAO, e uma suavização leve, forte ou nenhuma. Dois segundos depois da última alteração, a ferramenta carrega o terreno e aparece uma roda A gerar o mapa de declives durante cerca de 10 segundos.

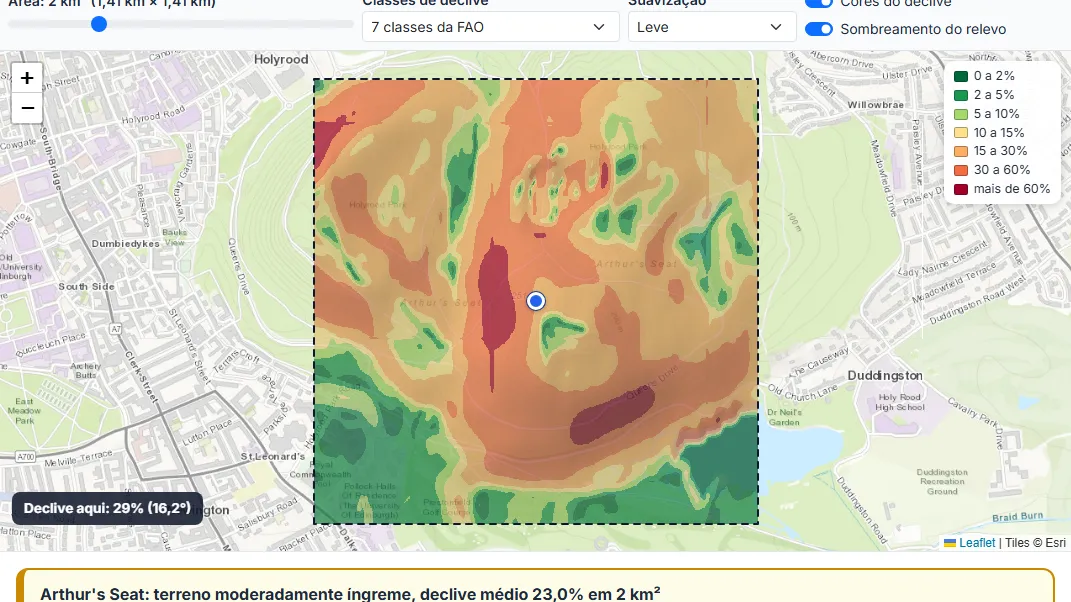

3Leia o mapa de declives

O quadrado é colorido do verde (suave) ao amarelo, ao laranja e ao vermelho escuro (muito íngreme), com sombreamento do relevo para ver os montes. Mova o rato sobre o mapa para ler o declive em qualquer ponto, em percentagem e em graus. Ligue ou desligue as cores e o sombreamento, e mude entre % e ° no topo.

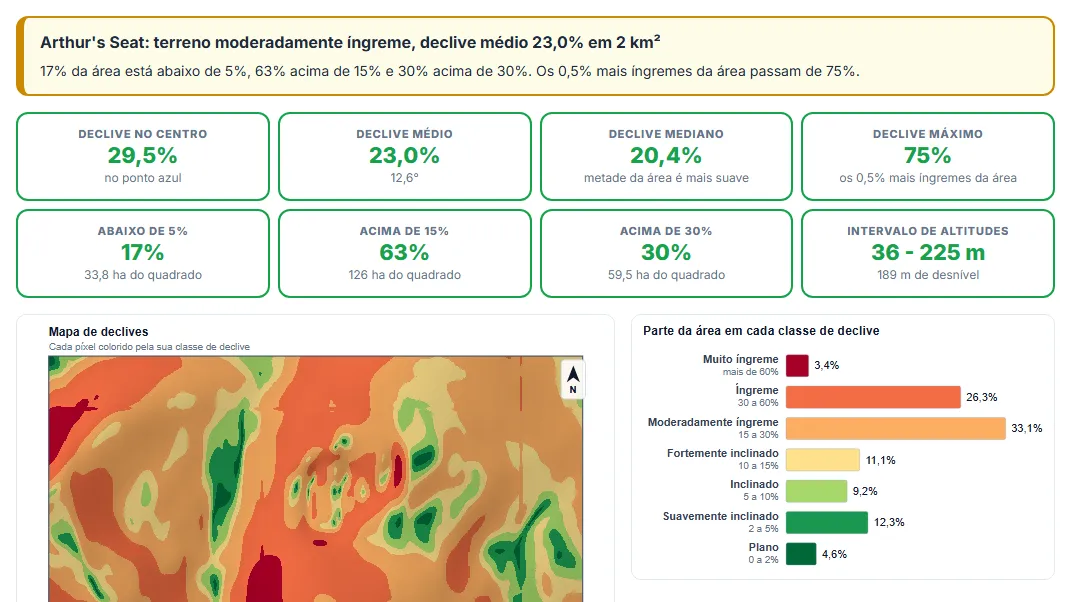

4Veja os valores de declive

A caixa amarela descreve o terreno em palavras, de plano a muito íngreme, pelo declive médio. Os cartões dão o declive no centro, o declive médio, mediano e máximo, que parte da área está abaixo de 5%, acima de 15% e acima de 30% (com a área em hectares ou acres) e o intervalo de altitudes.

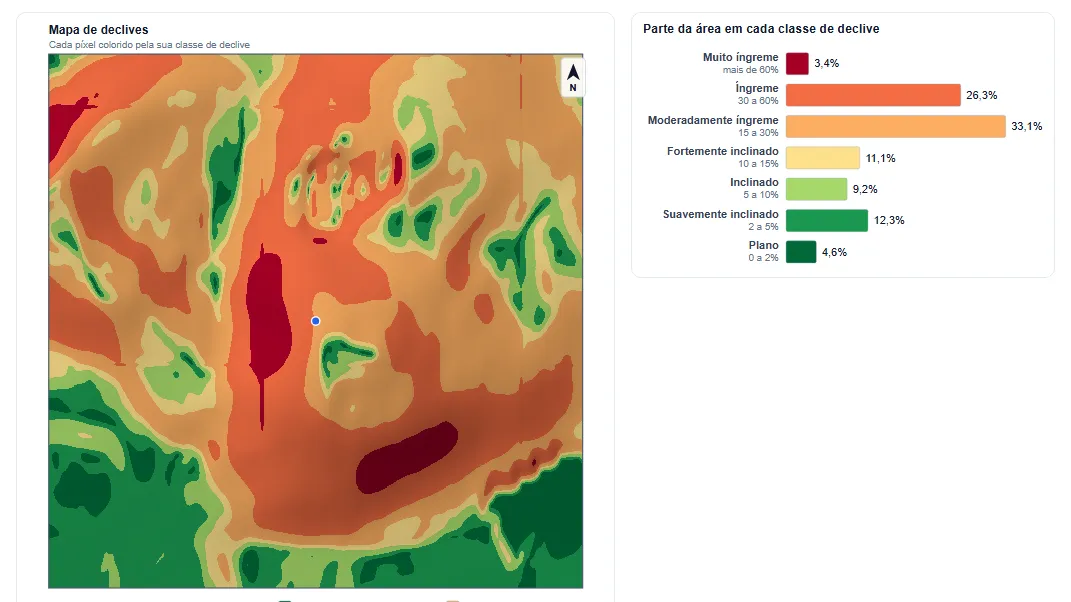

5Use o desenho, o gráfico e a tabela de classes

Abaixo dos valores, um mapa de declives limpo do quadrado, com seta do norte, barra de escala e legenda, está pronto para um relatório. O gráfico de barras mostra a parte da área em cada classe, e a tabela Classes de declive dá cada classe em percentagem e em graus com a sua área e a sua parte.

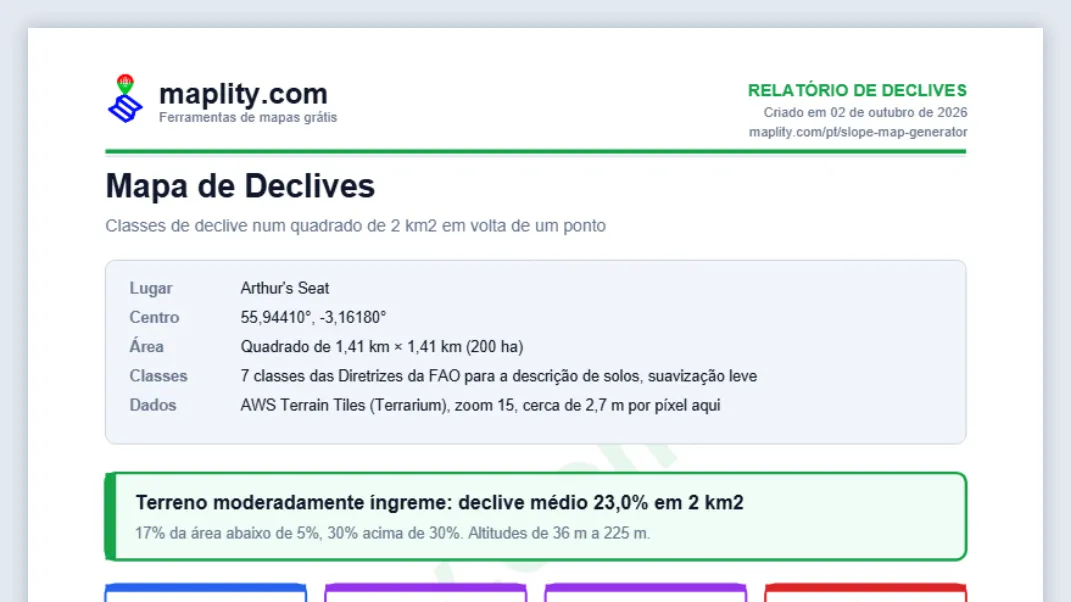

6Descarregue o GeoTIFF, o PNG ou o CSV, ou guarde o PDF

GeoTIFF guarda o declive de cada píxel (em percentagem ou em graus) para QGIS ou ArcGIS. PNG guarda o mapa colorido do quadrado e CSV a tabela de classes. Copiar ligação abre o mesmo mapa para qualquer pessoa, e Descarregar relatório PDF guarda um relatório com o cabeçalho de maplity.com, os valores, o gráfico, o mapa e a tabela.

As 4 classes simples

As classes por defeito dividem o terreno em 5%, 15% e 30%. São os passos que muitos guias de planeamento, regras de construção e avaliações de terrenos usam, por isso as quatro cores respondem à primeira pergunta habitual sobre um terreno: é fácil, viável, caro ou muito difícil de usar?

Estes significados são um guia geral. Os limites reais dependem das regras locais, do solo, da rocha, da drenagem e do orçamento, por isso consulte a câmara municipal antes de decidir sobre um terreno.

As 7 classes de declive da FAO

As Diretrizes da FAO para a descrição de solos (2006) definem as classes de declive usadas nos levantamentos de solos em todo o mundo. A lista da FAO começa com quatro classes muito finas abaixo de 2% (0 a 0,2, 0,2 a 0,5, 0,5 a 1 e 1 a 2%). Os mosaicos de terreno não conseguem medir diferenças tão pequenas com segurança, por isso esta ferramenta junta-as numa só classe, plano, e mantém as outras seis como estão.

As palavras da caixa amarela (plano, suavemente inclinado e as outras) são estes nomes de classes da FAO, escolhidos pelo declive médio de todo o quadrado.

Percentagem, graus e razão

O declive escreve-se de três formas. A percentagem é a subida a dividir pela distância vezes 100, os graus são o ângulo do terreno, e uma razão como 1:12 quer dizer uma unidade para cima por cada 12 na horizontal. Não são proporcionais: 100% são 45°, não 90°, e uma parede vertical tem um declive infinito em percentagem. A tabela converte os valores habituais.

Um exemplo conhecido: nos Estados Unidos, as normas ADA de acessibilidade permitem uma rampa de no máximo 1:12 (8,33%), e um caminho pedonal mais íngreme do que 1:20 (5%) conta como rampa. Pode encontrar estes limites no mapa com a leitura sob o rato e a borda da classe de 5%.

1. Comprar terreno e construir uma casa

Antes de comprar um lote, um mapa de declives mostra que parte é plana o suficiente para uma casa, um acesso e um jardim. Dois lotes do mesmo tamanho podem ser muito diferentes: um quase todo abaixo de 5%, o outro quase todo acima de 15% com muros de suporte caros.

2. Planeamento do lote e terraplenagem

Arquitetos e engenheiros usam as classes de declive para pôr edifícios, estradas e parques de estacionamento no terreno mais suave, e para ver cedo onde vão ser precisos escavação, aterro ou muros de suporte.

3. Primeira análise de parques solares

Os painéis solares no solo são mais baratos em terreno suave, porque o terreno íngreme precisa de mais terraplenagem e de suportes mais fortes. A parte do terreno abaixo de 5% ou de 10% é um primeiro teste rápido de um terreno antes de um estudo detalhado.

4. Agricultura e proteção do solo

Os agricultores usam as classes de declive para decidir onde lavrar, onde cultivar ao longo da encosta ou fazer socalcos, e onde manter erva ou árvores para travar a erosão. As classes da FAO são a norma nos levantamentos de solos.

5. Estradas, caminhos e trilhos

Um mapa de declives mostra por onde uma estrada ou um trilho pode subir suavemente, onde são precisas curvas em ziguezague e onde um caminho seria íngreme demais para bicicletas, carrinhos de bebé ou cadeiras de rodas.

6. Risco de erosão e deslizamentos

O terreno íngreme perde solo mais depressa e é onde começa a maioria dos deslizamentos. O declive é a primeira camada na maioria dos estudos de erosão e deslizamentos, junto com o solo, a rocha e a chuva.

7. Silvicultura e exploração florestal

Os técnicos florestais usam o declive para escolher o método de exploração: máquinas de rodas em terreno suave, máquinas de lagartas em encostas moderadas e sistemas de cabo em terreno íngreme.

8. Caminhadas, esqui e desportos ao ar livre

Caminhantes, ciclistas de montanha e esquiadores de travessia leem o declive para planear percursos e evitar terreno íngreme. Declives de cerca de 30° ou mais importam para a segurança contra avalanches, por isso a vista em graus é útil no inverno.

9. Urbanismo e acessibilidade

Os urbanistas mapeiam o declive para encontrar ruas íngremes demais para andar com facilidade ou para cadeiras de rodas, para pôr novos caminhos e para ver que partes de uma cidade são difíceis de alcançar a pé.

10. Ensino de geografia

Um mapa de declives transforma curvas de nível em cores que os alunos leem de imediato. Compare uma cidade plana num delta com um vulcão ou um desfiladeiro, mude entre percentagem e graus e veja as classes mudar.

1. Altitudes dos mosaicos de terreno

A ferramenta lê os mesmos AWS Terrain Tiles que o nosso Gerador de Mapas de Curvas de Nível, com zoom 15, onde um píxel mede cerca de 4,8 m no equador, 3,4 m a 45° e 2,4 m a 60°. Cada píxel guarda uma altitude na sua cor:

Os valores errados nas junções dos mosaicos são retirados, os pequenos buracos são preenchidos e a suavização leve substitui cada altitude pela média dos 3 × 3 píxeis à sua volta. A ferramenta carrega dois píxeis a mais em volta do quadrado, por isso os píxeis da borda continuam a ter todos os vizinhos.

2. Declive pelo método de Horn

Para cada píxel e, a ferramenta olha para os seus oito vizinhos (a b c na linha de cima, d e f dos lados, g h i na linha de baixo) e usa o método de Horn, a mesma fórmula de 3 × 3 que o GDAL, o QGIS e o ArcGIS usam:

Os vizinhos ao lado contam o dobro dos dos cantos, o que torna o resultado menos sensível ao ruído do que uma diferença simples. O Gerador de Mapas de Curvas de Nível usa as diferenças centrais, mais simples, para o seu declive médio, por isso as duas ferramentas podem diferir em algumas décimas de ponto percentual.

3. Classes, partes e valores

Cada píxel entra na classe onde cai o seu declive (um declive de exatamente 5% entra na classe de 5 a 15%). A parte de uma classe é o seu número de píxeis a dividir pelo número de píxeis do quadrado, e a sua área é esse número vezes o tamanho do píxel no terreno ao quadrado. O declive médio é a média de todos os píxeis, o mediano é o valor do meio e o declive máximo é o percentil 99,5. O sombreamento do relevo usa a mesma janela com uma luz vinda de 315° a 45° acima do horizonte.

4. Porque é que o tamanho do píxel muda o declive

O declive depende sempre da distância sobre a qual é medido. Sobre 3 × 3 píxeis de cerca de 4 m, um talude de 2 m de altura espalha-se por 12 m e parece mais suave do que é, e onde a fonte tem 30 m os mosaicos já são suaves. Assim, o mapa de declives mostra bem a inclinação geral do terreno, mas não vê elementos íngremes curtos e dá valores mais baixos do que um levantamento em terreno acidentado. A suavização forte baixa um pouco mais os declives; sem suavização mantém-se cada detalhe, também o ruído.

Dados de elevação: AWS Terrain Tiles

As altitudes vêm de AWS Terrain Tiles, um conjunto de dados público e gratuito do Registry of Open Data on AWS, criado no início pela Mapzen. Junta SRTM (NASA) para a maior parte da terra entre 60° N e 56° S, USGS 3DEP nos Estados Unidos, EU-DEM na Europa, ArcticDEM no extremo norte, modelos nacionais de vários países e modelos globais para preencher buracos e o fundo do mar. O detalhe real depende da fonte de cada lugar, de cerca de 10 m ou melhor em grande parte dos Estados Unidos a cerca de 30 m em muitos outros lugares.

Mapas e pesquisa

Os mapas Relevo e Satélite são Esri World Topo Map e Esri World Imagery. O mapa Ruas é o mapa base vetorial próprio da Maplity, feito com dados do OpenStreetMap e mosaicos Protomaps alojados pela KONAKTIVE, com mapas CARTO e OpenStreetMap como alternativa. O mapa de Relevo abre primeiro, com zoom até 19, e se os mapas da Esri não carregarem, a ferramenta muda sozinha para o mapa de Ruas. A pesquisa de lugares usa o Nominatim, o geocodificador do OpenStreetMap.

Bibliotecas de software

O mapa é desenhado com Leaflet 1.9, e o PDF é feito no seu navegador pelo jsPDF. A página funciona com Next.js e React. A descodificação do terreno, os cálculos de declive e sombreamento, as classes, o desenho e os geradores de GeoTIFF, PNG e CSV são código próprio da Maplity.

Limites dos dados

Os modelos de terreno medem o solo com uma grelha, por isso nada menor do que algumas células, como um talude, um muro, uma vala ou um único edifício, aparece. Algumas fontes incluem edifícios e árvores, que podem acrescentar bordas íngremes em cidades e no limite das florestas. Sobre o mar, os lagos e os rios largos os mosaicos guardam profundidades ou a superfície da água, por isso perto de uma costa pode aparecer um fundo do mar íngreme. Para construção, limites legais e estabilidade de encostas, use um levantamento topográfico ou dados lidar nacionais.

Como foram feitos estes valores

As tabelas mostram o declive num quadrado de 1 km² (1 × 1 km) em volta dos mesmos 200 lugares famosos descritos nas nossas páginas do Gerador de Mapas de Curvas de Nível e do Visualizador de Perfil de Elevação. Cada linha foi calculada com o motor desta mesma ferramenta: o quadrado por defeito de 1 km², suavização leve e o método de Horn. Máximo é o percentil 99,5, e as quatro partes são as classes simples em percentagens inteiras, arredondadas para que cada linha some 100. Terreno é o nome da classe da FAO do declive médio.

O declive médio dos 200 quadrados é 25,4% (24,7% na Europa, 26,0% nos Estados Unidos). O terreno mais íngreme em média está em volta de Cume do Grand Teton (174,7%), Cume do Half Dome, Yosemite (143,1%), Cume do Matterhorn (Cervino) (130,3%), e o mais plano em volta de Shark Valley, Parque Nacional dos Everglades (0,3%), Castelo da Cinderela, Magic Kingdom (0,3%), Estátua da Liberdade (0,6%). Em 91 dos 200 quadrados pelo menos metade do terreno está abaixo de 5%, e em 91 pelo menos um décimo é mais íngreme do que 30%. Por declive médio: plano: 15, suavemente inclinado: 45, inclinado: 34, fortemente inclinado: 20, moderadamente íngreme: 26, íngreme: 37, muito íngreme: 23.

Perto de costas e lagos, alguns píxeis íngremes podem vir do fundo do mar ou da borda da água, porque os mosaicos incluem profundidades. Nos centros das cidades, edifícios e pontes de algumas fontes podem acrescentar bordas íngremes curtas.

Declive em volta de 100 lugares famosos da Europa

Declive em volta de 100 lugares famosos dos EUA
