¿Qué es una comprobación de línea de visión?
Una recta por encima del terreno
Dos puntos se ven cuando la recta entre ellos queda por encima del suelo en todo su recorrido. La herramienta traza esa línea desde lo alto de A (el suelo más la altura que das) hasta lo alto de B, y la compara con el terreno en cada punto intermedio. Si el terreno sube por encima de la línea en algún sitio, la vista está tapada allí.
Preguntas que responde
- ¿Puedo ver esta montaña, torre o isla desde aquí?
- ¿Funcionará un enlace de radio, Wi-Fi o microondas entre dos mástiles, y a qué altura deben ir las antenas?
- ¿Se verá un nuevo aerogenerador o mástil desde una casa o un mirador?
- ¿Qué partes del terreno a lo largo de una línea veo desde donde estoy?
Cómo usar el Comprobador de Línea de Visión
Fija A y B

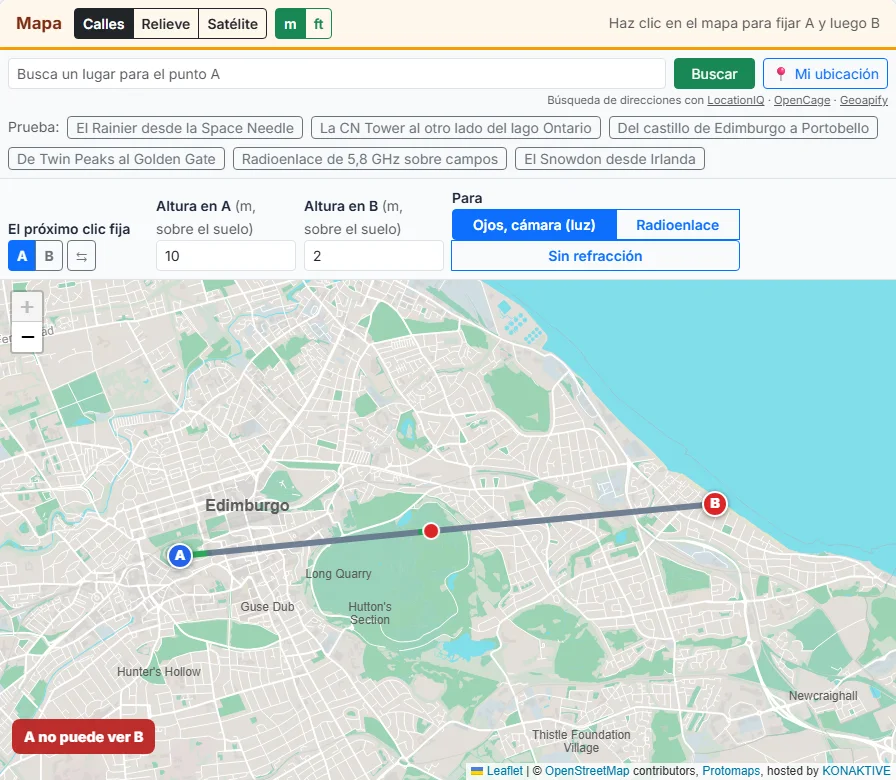

El primer clic en el mapa fija A (azul), el segundo B (rojo); después los clics se alternan. Los botones El próximo clic fija A / B eligen qué punto mueve el próximo clic o la próxima búsqueda, y la flecha intercambia los dos puntos con sus alturas. Arrastra un punto para moverlo. Mi ubicación pone A donde estás.
Alturas sobre el suelo

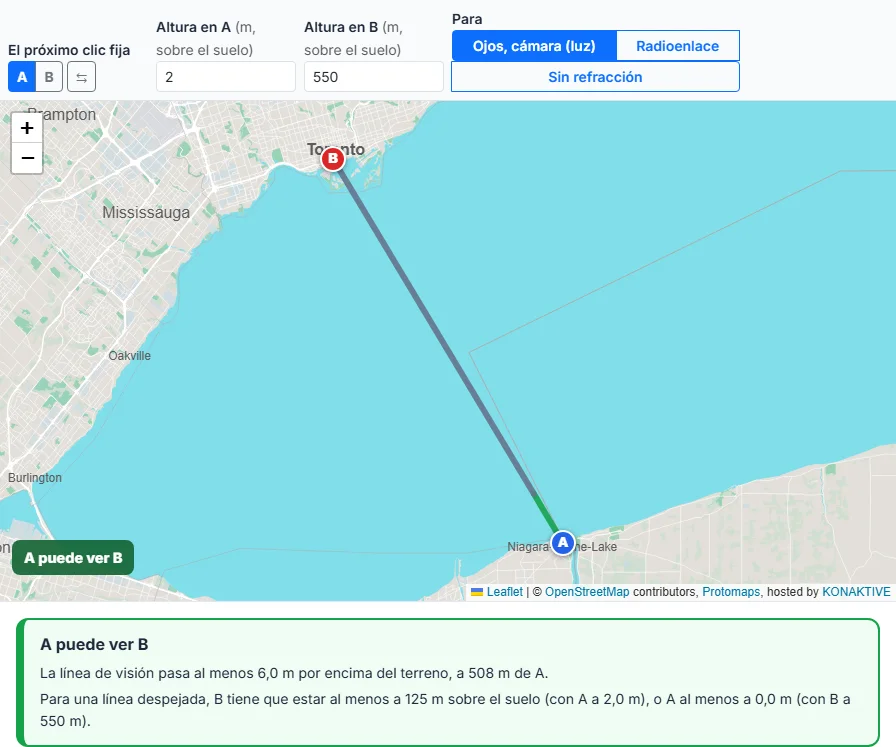

Da a cada extremo su altura sobre el suelo, en metros o pies: unos 1,7 m para una persona de pie, la altura de la antena en el mástil, la altura del piso más 1,5 m para una ventana, o 0 para una cima que quieres ver. El resultado cambia al momento mientras escribes.
Luz, radio o sin refracción

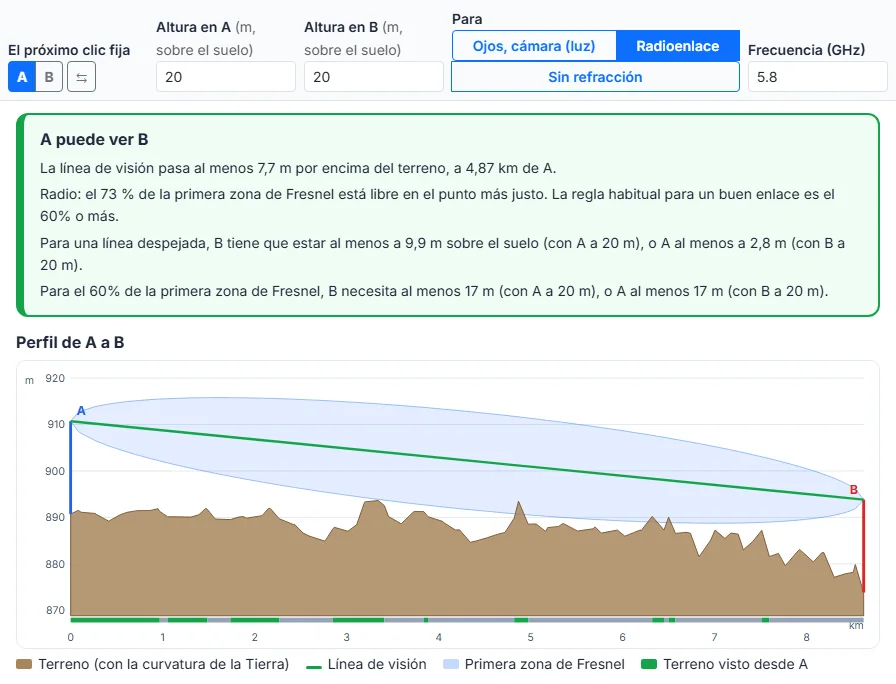

Ojos, cámara (luz) usa una Tierra 1,15 veces mayor para modelar la curvatura habitual de la luz. Radioenlace usa 4/3, el valor estándar para la radio, y añade la primera zona de Fresnel para la frecuencia que escribas. Sin refracción usa la Tierra real, la comprobación más estricta.
Cómo leer el resultado

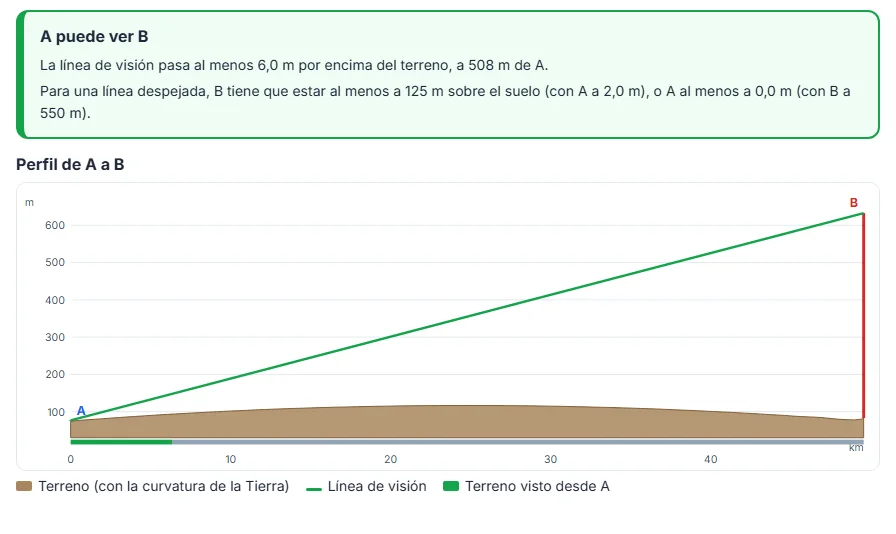

El recuadro de arriba dice si A puede ver B y por cuánto pasa la línea sobre el terreno, o dónde y por cuánto sube el terreno por encima de ella. El gráfico muestra el terreno con la curvatura de la Tierra (marrón), la línea de visión (verde si está despejada, roja y discontinua si está tapada), el peor obstáculo como un punto rojo y, en radio, la zona de Fresnel en azul. La franja bajo el gráfico y la línea del mapa muestran en verde el terreno que A ve. Pasa el ratón por el gráfico para ver cada lugar en el mapa.
Cómo comprobar la línea de visión entre dos puntos: paso a paso
Haz clic en el mapa donde estás, o donde está la primera antena. También puedes buscar un lugar o usar tu ubicación. Una A azul marca el punto; arrástrala para moverla.

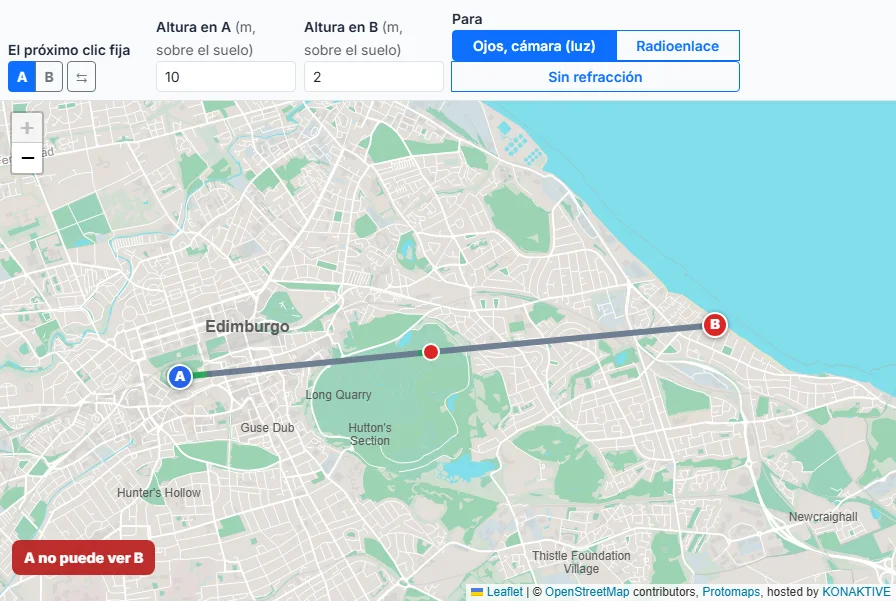

Haz clic en el lugar que quieres ver, o en la segunda antena. Una B roja lo marca, y la herramienta lee al momento el terreno entre los dos puntos.
Escribe a qué altura está cada extremo sobre el suelo: unos 1,7 m para una persona, la altura del mástil para una antena, la cima de una torre o la altura de vuelo de un dron.
Los ojos y las cámaras usan la refracción de la luz. Para un radioenlace, elige Radioenlace y escribe la frecuencia para ver la zona de Fresnel.
El recuadro dice si A puede ver B. El gráfico muestra el terreno con la curvatura de la Tierra, la línea de visión, cualquier obstáculo en rojo y, para radio, la zona de Fresnel. Pasa el ratón por el gráfico para ver cada punto en el mapa.

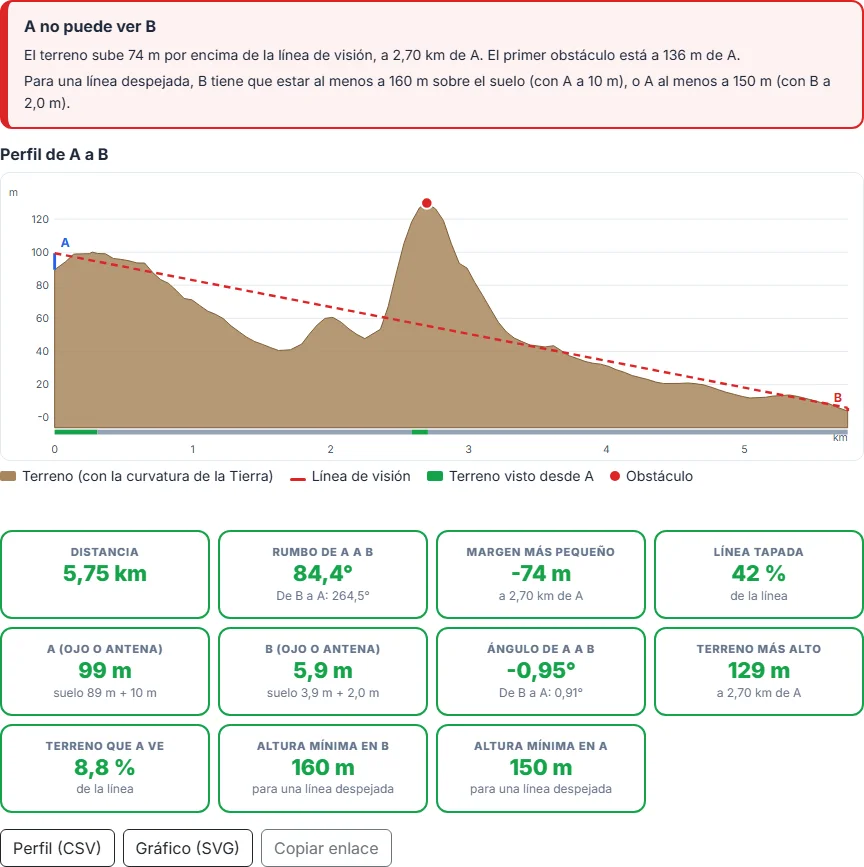

Si la vista está tapada, la herramienta da la altura mínima en A o en B que la despeja. Descarga el perfil en CSV o el gráfico en SVG, o copia el enlace.
La curvatura de la Tierra y la refracción
Cuánto oculta la curvatura
Entre dos puntos a la misma altura, la Tierra se abomba hacia la recta. En el centro de la línea, sin refracción:
| Longitud de la línea | 5 km | 10 km | 20 km | 50 km | 100 km | 200 km |
|---|---|---|---|---|---|---|
| Subida en el centro | 0,5 m | 2 m | 7,8 m | 49 m | 196 m | 785 m |
La herramienta suma esta subida, con refracción, a cada punto de la línea: d × (D - d) / (2 K R), con R = 6.371 km.
¿A qué distancia está el horizonte?
Sobre terreno llano o el mar, el horizonte está a √(2 K R h) para unos ojos a h metros sobre el suelo:
| Altura de los ojos | Sin refracción | Luz (K = 1,15) | Radio (K = 4/3) |
|---|---|---|---|
| 1,7 m | 4,7 km | 5 km | 5,4 km |
| 10 m | 11 km | 12 km | 13 km |
| 30 m | 20 km | 21 km | 23 km |
| 100 m | 36 km | 38 km | 41 km |
| 500 m | 80 km | 86 km | 92 km |
| 1000 m | 113 km | 121 km | 130 km |
La refracción cambia con el tiempo
Los valores de arriba son medias. En una mañana fría y clara sobre el agua, la luz puede curvarse mucho más y aparecen costas lejanas sobre el horizonte; en un día caluroso sobre tierra puede curvarse menos. Cuando el resultado es justo (unos pocos metros de margen en una línea larga), tómalo como dudoso.
Radioenlaces y la zona de Fresnel
Por qué no basta con una línea despejada
La energía de radio llena un óvalo alrededor de la línea directa. Los obstáculos dentro de la primera zona de Fresnel debilitan la señal aunque las antenas se vean. Su radio es mayor en el centro del enlace:
| Frecuencia | Enlace de 1 km | Enlace de 5 km | Enlace de 10 km | Enlace de 20 km | Enlace de 50 km |
|---|---|---|---|---|---|
| LoRa 868 MHz | 9,3 m | 21 m | 29 m | 42 m | 66 m |
| Wi-Fi 2,4 GHz | 5,6 m | 12 m | 18 m | 25 m | 40 m |
| Wi-Fi 5,8 GHz | 3,6 m | 8 m | 11 m | 16 m | 25 m |
| 24 GHz | 1,8 m | 4 m | 5,6 m | 7,9 m | 12 m |
| 60 GHz | 1,1 m | 2,5 m | 3,5 m | 5 m | 7,9 m |
La regla del 60% y las alturas de antena
Los enlaces se suelen planificar con al menos el 60% de la primera zona de Fresnel libre de obstáculos en el punto más justo. Con Radioenlace, la herramienta muestra la parte libre y la altura mínima de antena en cada extremo para llegar al 60%. Recuerda que los árboles crecen y que los datos del terreno no tienen edificios: deja un margen.
8 usos de una comprobación de línea de visión
1. Planificar un enlace de radio o Wi-Fi
Comprueba un enlace punto a punto entre dos edificios, granjas o torres antes de comprar mástiles. La herramienta muestra si el trayecto está despejado, cuánto de la zona de Fresnel está libre y la altura de antena que lo arreglaría.
2. Saber si se ve una montaña
Fotógrafos y senderistas usan la línea de visión para planificar fotos de cimas lejanas, vistas al amanecer y récords de «se ve X desde Y». Pon la cima como B con altura 0.
3. Comprobar si se verá un aerogenerador o una torre
Pon B en el aerogenerador previsto con la altura del buje o de la punta, y A en una casa o un mirador. Una línea despejada significa que la parte alta se verá, al menos donde no haya árboles ni edificios en medio.
4. Mantener un dron a la vista
Antes de un vuelo en terreno ondulado, comprueba que las colinas no ocultarán el dron desde donde estás a la altura y la distancia previstas.
5. Radioaficionados, LoRa y Meshtastic
Busca cerros que se vean entre sí para repetidores y nodos de malla, y mira a qué altura debe estar un nodo para llegar al siguiente.
6. Comprobar una vista antes de comprar
Mira si una cresta tapa la vista al mar, a un lago o a la montaña desde una parcela, y a qué altura debe estar un edificio para ver por encima.
7. Planificar señales y puntos de encuentro
En una ruta o una búsqueda, encuentra qué cimas o refugios se ven entre sí para hacer señales, tener contacto por radio o cobertura de una antena.
8. Enseñar la curvatura de la Tierra
Muestra con lugares reales por qué los barcos desaparecen empezando por el casco, por qué las torres altas se ven desde lejos y a qué distancia está el horizonte.
Datos y método
AWS Terrain Tiles
Las alturas del terreno vienen del conjunto de datos Terrain Tiles del Registry of Open Data on AWS, hecho por Mapzen a partir de SRTM, modelos de elevación nacionales y otras fuentes, en formato Terrarium PNG. Tu navegador carga las teselas a lo largo de la línea directamente de AWS; nada pasa por el servidor de Maplity.
Muestreo a lo largo de la línea
La herramienta sigue el círculo máximo de A a B y elige el zoom más fino en el que la línea cruza como mucho unas 40 teselas: zoom 15 (píxeles de unos 5 m) para líneas de hasta unos 30 a 50 km según la latitud, más grueso para líneas más largas. Lee una altura por píxel, cada una mezcla de los cuatro píxeles más cercanos, y como mucho 4.000 alturas, así que una cada 50 m más o menos en una línea de 200 km. Luego divide la línea entre A y B en como mucho 100 tramos iguales, y la comprobación usa el punto más alto de cada tramo en su propio lugar: no se pierde ninguna cima ni cresta, y una vista tapada nunca se muestra como despejada. El terreno en A y B se lee siempre al zoom 15. El fondo del mar se pone al nivel del mar.
Límites
- Solo terreno desnudo: los árboles, los edificios y los puentes no están en los datos.
- Los datos pueden fallar en varios metros, más en laderas empinadas y cimas.
- El terreno a menos de 25 m de cada extremo (dos pasos de muestreo en líneas largas) no cuenta como obstáculo.
- La refracción es una media; la curvatura real cambia con el tiempo.
- La tierra por debajo del nivel del mar se lee como nivel del mar.
